静态路由实验仿真实验

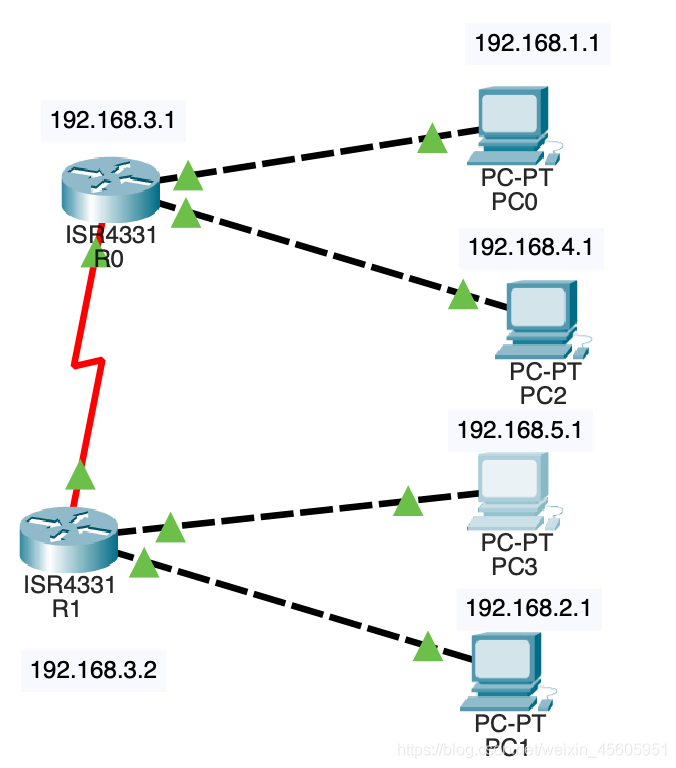

实验拓扑图(两台pc+两台路由器)

在这里插入图片描述

配置pc

pc0:
ip地址:192.168.1.1
子网掩码:255.255.255.0
网关:192.168.1.254
pc1:
ip地址:192.168.2.1
子网掩码:255.255.255.0
网关:192.168.2.254

配置路由器

配置路由器接口
R0:
在这里插入图片描述
R1:
在这里插入图片描述
配置路由信息:
R0:
在这里插入图片描述
R1:
在这里插入图片描述

查看路由信息

在这里插入图片描述
在这里插入图片描述
查询到
S 192.168.1.0/24 [1/0] via 192.168.3.1
S 192.168.2.0/24 [1/0] via 192.168.3.2
即配置完成

检测两台电脑的连通性

pc1 ping pc2:
在这里插入图片描述
pc2 ping pc1
在这里插入图片描述
实验完成

实验拓扑图在这里插入图片描述

配置pc:
pc1、pc2如上
pc3:
ip地址:192.168.4.1
子网掩码:255.255.255.0
网关:192.168.4.254
pc4:
ip地址:192.168.5.1
子网掩码:255.255.255.0
网关:192.168.5.254

配置路由器:
在实验一的基础上,继续配置
R0:
在这里插入图片描述
R1:
在这里插入图片描述

配置后的路由表

R0:
在这里插入图片描述
R1:
在这里插入图片描述

检测四台电脑的连通性

以pc3为例
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

实验成功!
